Stožáry kuželové ICON 76 P
Výložníky: SK; UD; na průměr 76 mm, délka max. 1500 mm
Popis

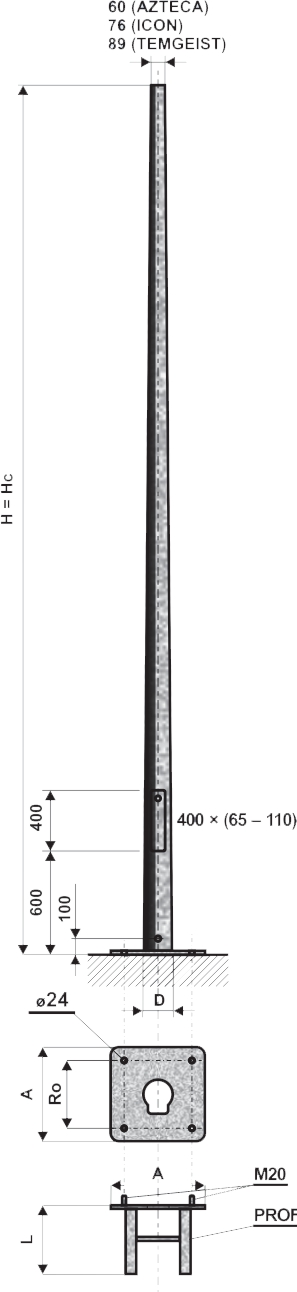

Dekorativní stožáry kuželové ICON 76 P
Povrchová úprava: - žárový zinek; žárový zinek + barevný odstín libovolný RAL
| Typ | t [mm] | H [m] | Hc [m] | D [mm] | Vrcholový tah [N] |
|---|---|---|---|---|---|
| Icon 4/76 P | 3 | 4,00 | 4,00 | 110 | 850 |
| Icon 5/76 P | 3 | 5,00 | 5,00 | 123 | 860 |
| Icon 6/76 P | 3 | 6,00 | 6,00 | 136 | 870 |
| Icon 7/76 P | 3 | 7,00 | 7,00 | 155 | 1140 |
| Icon 8/76 P | 3 | 8,00 | 8,00 | 165 | 1060 |
| Icon 9/76 P | 3 | 9,00 | 9,00 | 175 | 1110 |
| Icon 10/76 P | 3 | 10,00 | 10,00 | 185 | 1090 |
| Icon 11/76 P | 3 | 11,00 | 11,00 | 195 | 1150 |
| Icon 12/76 P | 3 | 12,00 | 12,00 | 205 | 1190 |
Základový rám
| Typ | A [mm] | Ro [mm] | L [mm] | D [mm] | Hmotnost [kg] | Plocha [m²] | Hc [m] |
|---|---|---|---|---|---|---|---|
| ZR 300 AI | 300 | 240 | 500 | M20 | 15,0 | 0,40 | do 6,5 |
| ZR 400 AI | 400 | 300 | 800 | M20 | 22,0 | 0,60 | 7 - 8 |
| ZR 400 AI | 400 | 300 | 800 | M20 | 28,0 | 1,00 | 9 - 12 |
